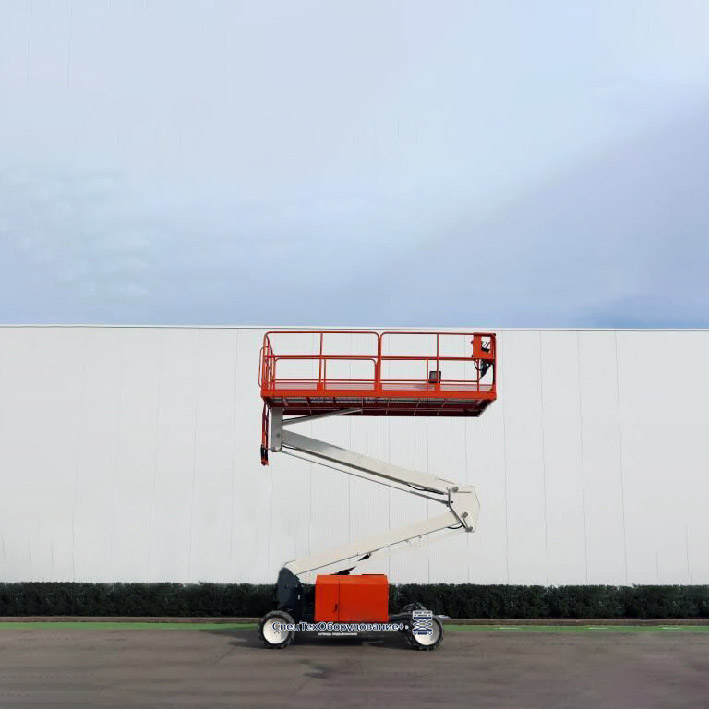

Snorkel SL30 это подъёмник с вертикальным подъемом, в котором подъемные секции как в коленчатом подъемнике, а не как в ножничном.
Snorkel SL30 характеристики:
Рабочая высота 11.00 м
Длина 4.30 м
Ширина 2.13 м
Высота 2.60 м
Средний вес подъемника 3.40 т
Размер платформы 4.23 х 1.72 м
Грузоподъемность 590 кг
Скорость езды до 6.40 км/ч
Радиус поворота внешний 5.64 м
Двигатель Kubota D902-EF01
Верхний пульт.

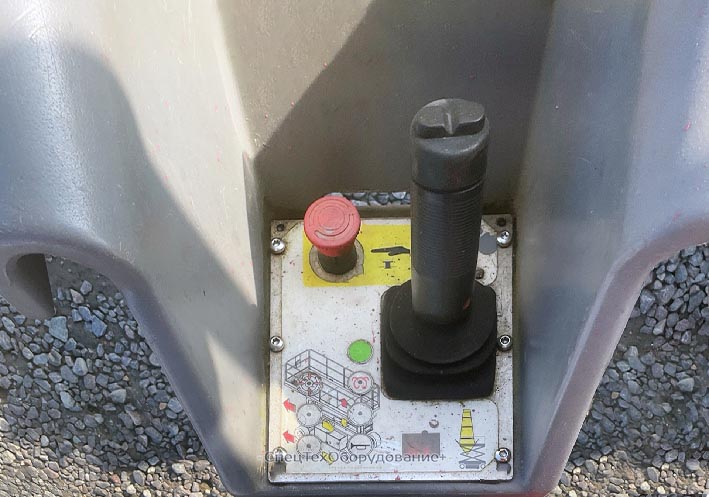

Старые модели.
В левой части пульта схема подъемника с кнопками для выбора секции, которой нужно управлять.

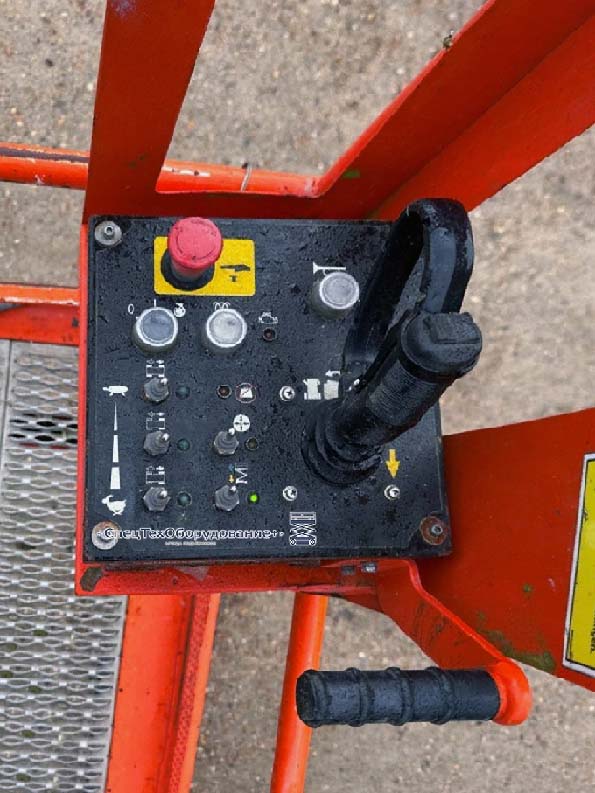

Новые модели.
Управление осуществляется селекторами с подписями около каждого из них.
Нижний пульт.
По аналогии с верхним пультом на нём есть съема подъемника с кнопками выбора действия.

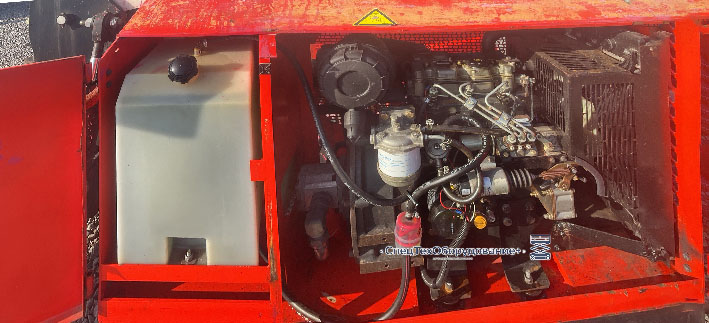

Отсек с двигателем.
В этом отсеке находится мотор Kubota D902-EF01 и бак с топливом.

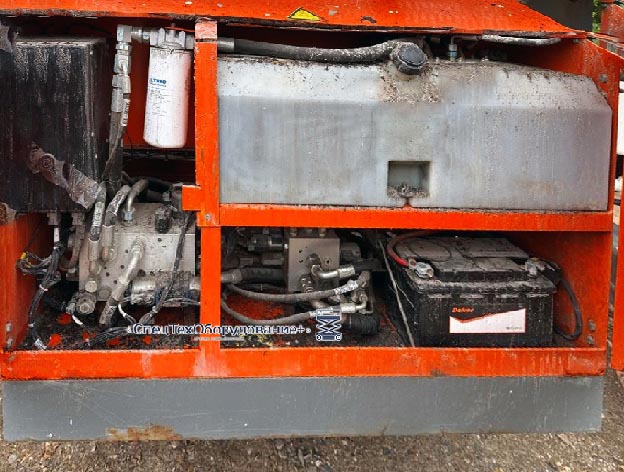

Отсек с гидравликой.
В этом отсеке расположены гидравлические блоки, аккумулятор, бак с гидравлическим маслом.
